Een lijm die goed presteert onder statische belasting kan zich heel anders gedragen wanneer een lijmverbinding wordt blootgesteld aan herhaalde schuif-, afpel-, trillings-, stoot- of thermisch-mechanische cycli. Onder deze omstandigheden draagt de lijm niet alleen een last. Het slaat herhaaldelijk spanningsenergie op en geeft deze vrij, herverdeelt de spanning en gaat het ontstaan en de groei van scheuren tegen.
Dat maakt de selectie van reactief vloeibaar rubber meer dan een kwestie van welke modificator de hoogste rek- of slagsterkte biedt. Het bruikbare materiaal is het materiaal dat een geschikte rubbermorfologie kan ontwikkelen, effectief kan interageren met de lijmmatrix, mechanische energie kan dissiperen en compatibel kan blijven met de vereiste verwerkings- en uithardingsomstandigheden. Een beoordeling van beschikbare reactieve vloeibare rubbermaterialen kan helpen bij het vaststellen van de relevante materiaalfamilies voordat overgegaan wordt tot formuleringsspecifieke screening.
Het selectieproces moet daarom beginnen met de staat van de dienst en niet met de productnaam. De hamvraag is: welk type rubberchemie, functionaliteit, molecuulgewicht en belasting kan het vereiste antwoord bieden op de werkelijke dynamische belasting zonder de rest van het lijmsysteem in gevaar te brengen?
Dynamisch lijmfalen ontwikkelt zich vaak geleidelijk. Kleine defecten, holtes, grensvlakken en gebieden met lokale spanningsconcentratie kunnen plekken worden waar scheuren kunnen ontstaan. Zodra zich een scheur vormt, kan herhaalde belasting deze door de lijmlaag of langs het lijm-substraatgrensvlak drijven.
Een reactief vloeibaar rubber kan dit proces veranderen door een gedispergeerde rubberfase in het uitgeharde polymeernetwerk te introduceren. Afhankelijk van de chemie en morfologie kan de rubberfase plaatselijke vervorming en energiedissipatie rond een zich ontwikkelende scheur bevorderen. Scheurdoorbuiging, cavitatie van rubber, vervorming door afschuiving van de matrix en andere verstevigingsmechanismen kunnen bijdragen aan een verbeterde weerstand tegen scheurgroei.
Dit is de reden waarom de weerstand tegen lijmmoeheid niet betrouwbaar kan worden voorspeld op basis van alleen de treksterkte. Een formulering met een hoge statische sterkte kan nog steeds een snelle groei van vermoeiingsscheuren ervaren, terwijl een wat soepeler formulering herhaalde belasting langer kan overleven omdat deze mechanische energie effectiever dissipeert.
Bij cyclische belasting concentreert de spanning zich rond defecten en scheurpunten. Als het omringende materiaal de plaatselijke spanning niet kan opvangen, kan de scheur bij elke belastingscyclus groter worden.
Een met rubber gemodificeerde lijm kan een deel van deze energie absorberen door vervorming van de rubberfase en de omringende matrix. Het doel is echter niet simpelweg om de lijm zachter te maken. Overmatige verzachting kan de modulus, cohesiesterkte, kruipweerstand en maatvastheid verminderen.
Het bruikbare formuleringsvenster is waar de rubberfase voldoende energiedissipatie biedt, terwijl de continue matrix de mechanische eigenschappen behoudt die nodig zijn voor de verbinding.
Om deze reden zijn scheurvoortplanting en breukgedrag vaak nuttiger selectiecriteria dan rek bij breuk wanneer de lijm onder herhaalde mechanische belasting zal werken.
Een niet-reactieve weekmaker kan de flexibiliteit vergroten door intermoleculaire interacties te verminderen of het effectieve glasovergangsgedrag van een polymeersysteem te verlagen, maar wordt niet noodzakelijkerwijs chemisch geïntegreerd in het uitgeharde netwerk. Afhankelijk van de formulering kan dit de stabiliteit, de cohesiesterkte, de migratieweerstand en de ecologische duurzaamheid op de lange termijn beïnvloeden.
Reactief vloeibaar rubber is anders omdat de terminale functionele groepen kunnen deelnemen aan de uithardende chemie van de lijm. Het rubber wordt daardoor tot op zekere hoogte onderdeel van het uiteindelijke netwerk in plaats van alleen te fungeren als een fysiek gemengde zachte fase.
Dat maakt terminalfunctionaliteit tot een kritische selectieparameter. De compatibiliteit van de functionele groepen met de hars en het uithardingssysteem bepaalt hoe het rubber deelneemt aan de netwerkvorming en hoe de uiteindelijke morfologie zich ontwikkelt.
De eerste screeningstap bij de selectie van reactief vloeibaar rubber moet chemische compatibiliteit zijn. Een modificator die goed presteert in de ene lijmfamilie kan niet automatisch worden overgedragen naar een andere.
Eindgroepen, ruggengraatstructuur, polariteit, molecuulgewicht en uithardingschemie hebben allemaal invloed op hoe het vloeibare rubber zich gedraagt tijdens het mengen en uitharden. De modificator moet daarom worden geëvalueerd als onderdeel van de volledige lijmformulering.
CTBN voor epoxykleefstoffen wordt vaak overwogen als het doel is om de breuktaaiheid te vergroten terwijl de sterkte en thermische eigenschappen van een thermohardende epoxymatrix behouden blijven.

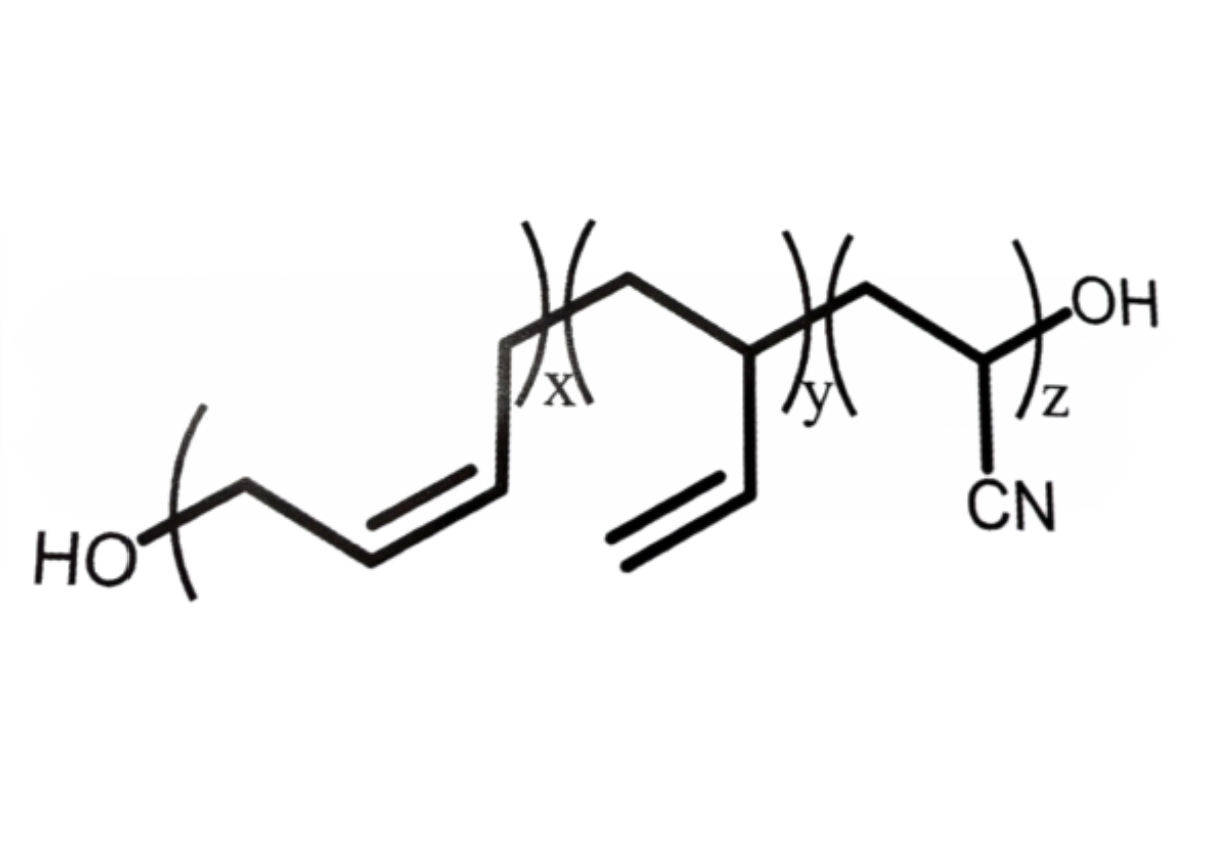

CTBN bevat carboxylfunctionaliteit en een op butadieen gebaseerde ruggengraat. Het acrylonitrilgehalte kan de polariteit, viscositeit, harsinteractie en de tijdens het uitharden gevormde morfologie beïnvloeden. Deze variabelen worden vooral belangrijk wanneer de lijm herhaalde mechanische belasting moet weerstaan.
Het geselecteerde CTBN moet daarom worden beoordeeld op basis van de specifieke epoxyhars, het uithardingsmiddel, de rubberbelasting, het uithardingsschema en de doelmorfologie. Initiële compatibiliteit is niet voldoende. De uiteindelijk uitgeharde structuur bepaalt hoe de rubberfase bijdraagt aan de scheurweerstand.
ATBN voor epoxylijmen biedt een andere benadering van rubbermodificatie. De structuur met amine-eindgroepen zorgt voor verschillende interacties met epoxyhars en uithardingschemie vergeleken met vloeibaar rubber met carboxyl-eindgroepen.
Dit onderscheid kan het reactiegedrag, de fasescheiding, grensvlakbinding en de structuur van het uitgeharde netwerk beïnvloeden. Dezelfde rubberconcentratie kan verschillende mechanische resultaten opleveren, afhankelijk van de uiteindelijke functionaliteit en de rest van de formulering.
ATBN moet daarom worden geselecteerd op basis van het volledige epoxysysteem en niet worden behandeld als een directe één-op-één vervanging voor CTBN.
Polyurethaankleefstoffen vereisen een andere selectiebenadering omdat de hydroxylfunctionaliteit direct kan reageren met isocyanaten tijdens de vorming van polyurethaan.
HTPB biedt hydroxyl-getermineerde polybutadieenchemie die kan worden opgenomen in polyurethaannetwerken. De hydroxylfunctionaliteit, het molecuulgewicht, de hydroxylwaarde en de viscositeit beïnvloeden de NCO/OH-balans, de netwerkstructuur, het verwerkingsgedrag en de uiteindelijke mechanische eigenschappen.
Voor polyurethaanformuleringen waarbij reactief vloeibaar rubber wordt gebruikt om flexibiliteit te introduceren of de weerstand tegen herhaalde vervorming te verbeteren, moet HTPB samen met het geselecteerde isocyanaat en de algehele NCO/OH-formulering worden beoordeeld.
Zodra de chemie compatibel is, wordt de moleculaire architectuur een van de belangrijkste selectievariabelen. Twee vloeibare rubbers op basis van vergelijkbare chemische structuren kunnen zich verschillend gedragen vanwege verschillen in molecuulgewicht, molecuulgewichtsverdeling, functionaliteit en viscositeit.
Het molecuulgewicht heeft een direct effect op de viscositeit en kan daarom het mengen, dispergeren, ontgassen, doseren en coaten beïnvloeden.
Een rubber met een hoger molecuulgewicht kan hogere verwerkingstemperaturen of grotere mengenergie vereisen. Als dispergeren moeilijk wordt, kan de uitgeharde lijm te grote rubberdomeinen of lokale variaties in de samenstelling bevatten die bij herhaalde belasting als zwakke gebieden fungeren.
Aan de andere kant van het spectrum garandeert de keuze voor een materiaal met een lagere viscositeit louter vanwege het verwerkingsgemak niet de gewenste hardingsreactie. De moleculaire structuur moet nog steeds de fasemorfologie en het mechanische gedrag ondersteunen dat na uitharding vereist is.
Om die reden moet het molecuulgewicht samen met de viscositeit, de rubberbelading, de harscompatibiliteit en de verwerkingsomstandigheden worden geëvalueerd, in plaats van als een geïsoleerde specificatie te worden beschouwd.
Functionaliteit bepaalt hoeveel reactieve groepen beschikbaar zijn voor opname in het zich ontwikkelende polymeernetwerk. Het kan de crosslinkdichtheid, netwerkarchitectuur, fasegedrag en de balans tussen flexibiliteit en cohesiesterkte beïnvloeden.
Een monofunctioneel vloeibaar rubber en een difunctioneel vloeibaar rubber mogen daarom niet als gelijkwaardige materialen worden behandeld, simpelweg omdat ze vergelijkbare ruggengraat hebben.
In polyurethaansystemen beïnvloedt de hydroxylfunctionaliteit de NCO/OH-balans. In epoxysystemen kunnen materialen met carboxyl- en amine-eindgroepen op verschillende manieren een interactie aangaan met de hars en het uithardingssysteem.
De belangrijke vraag is niet of een vloeibaar rubber op zichzelf een hogere of lagere functionaliteit heeft. Het gaat erom of de functionaliteit ervan de netwerkstructuur oplevert die nodig is voor de beoogde dynamische belastingstoestand.
“Dynamische belasting” omvat verschillende mechanische omstandigheden. Een verbinding die wordt blootgesteld aan miljoenen trillingscycli met lage amplitude heeft een andere faalomgeving dan een verbinding die wordt blootgesteld aan herhaalde schokken of grote afpelvervormingen.
De materiaalkeuze moet daarom verband houden met de dominante spanningsmodus.
Bij cyclische afschuiving vervormt de lijmlaag herhaaldelijk in de afschuifrichting. Lokale defecten en geometrische discontinuïteiten kunnen spanningsconcentraties genereren die geleidelijk vermoeidheidsschade veroorzaken.
Een geschikt rubbermodificeermiddel moet zorgen voor gecontroleerde energiedissipatie, terwijl voldoende cohesiesterkte behouden blijft. De morfologie van het rubberdomein, de matrixmodulus en de grensvlakhechting tussen rubber en de matrix beïnvloeden allemaal dit evenwicht.
Voor deze toepassingen zijn cyclische schuif- of vermoeiingstests informatiever dan een enkele overlap-afschuifwaarde, omdat de gebruiksconditie wordt gedefinieerd door herhaalde belasting in plaats van één maximale belasting.
Afpellen en buigen veroorzaken zeer plaatselijke vervorming, vooral nabij de randen van verbonden gebieden. Flexibele samenstellingen kunnen daarom een andere modulus-taaiheidsbalans vereisen dan starre structurele verbindingen.
Een reactief rubbermodificeermiddel kan herhaalde vervorming helpen opvangen, maar een overmatig rubbergehalte kan de cohesiesterkte verminderen en de kruip vergroten.
De evaluatie moet de werkelijke afpelsnelheid, temperatuur, voeggeometrie en het verwachte aantal cycli tijdens gebruik reproduceren.
Impactbelasting veroorzaakt snelle vervorming en hoge lokale spanning. De lijm moet de energie snel genoeg afvoeren om onstabiele scheurgroei te voorkomen.
Voor slagvaste systemen moet de rubberfase effectief samenwerken met de matrix en bruikbare mechanismen voor energiedissipatie creëren zonder overmatig verlies aan stijfheid te veroorzaken.
Slagsterkte moet daarom worden beschouwd naast breukgedrag en vermoeiingsgegevens, in plaats van te worden gebruikt als de enige basis voor het selecteren van een reactief rubbermodificeermiddel.
Trillingen kunnen een lijm blootstellen aan zeer grote aantallen relatief kleine laadcycli. Na verloop van tijd kunnen zelfs kleine hoeveelheden schade zich ophopen en uiteindelijk leiden tot cohesie of grensvlakfalen.
Relevante variabelen kunnen onder meer de groei van vermoeiingsscheuren, dempingsgedrag, cohesiesterkte en de stabiliteit van het rubber-matrix grensvlak zijn.
Een formulering die goed presteert in een korte trek- of lap-shear-test kan daarom aanvullende validatie vereisen voordat deze in een langdurige trillingsomgeving kan worden gebruikt.
Dynamische belasting | Belangrijkste zorg | Belangrijke rubbervariabelen | Nuttige evaluatie |
Cyclische afschuiving | Scheurvorming en groei | Functionaliteit, morfologie, belasting | Vermoeidheids- en breuktesten |
Schil en buig | Gelokaliseerde spanningsconcentratie | Flexibiliteit, molecuulgewicht, belasting | Peelvermoeidheid en herhaaldelijk buigen |
Invloed | Snelle energieabsorptie | Rubbermorfologie, matrixinteractie | Impact- en breuktesten |
Trillingen | Langdurige vermoeidheidsschade | Morfologie, demping, cohesiesterkte | Cyclische vermoeidheids- en trillingstesten |
Thermisch-mechanisch fietsen | Herhaalde uitzetting en samentrekking | Compatibiliteit, netwerkstructuur, Tg | Thermische fietsen en DMA |
De vergelijking laat zien waarom er geen universeel “beste” vloeibaar rubber voor dynamische lijmen bestaat. De juiste modificator hangt af van het dominante faalmechanisme, de lijmchemie, het verbindingsontwerp en de gebruiksomgeving.
Het verhogen van het rubbergehalte verbetert niet automatisch de dynamische duurzaamheid. Bij lage belasting kan er onvoldoende rubberfase zijn om een betekenisvolle energiedissipatie te bewerkstelligen. Bij hogere belasting kan een overmatig zachte fase-gehalte de modulus, cohesiesterkte, thermische stabiliteit en maatvastheid verminderen.
Het bruikbare bereik is daarom normaal gesproken een formuleringsvenster in plaats van een vast laadniveau.
Er moeten drie factoren samen in overweging worden genomen:
· Rubberbelasting en de resulterende concentratie van de gedispergeerde fase
· Grootte en verdeling van het rubberdomein na uitharding
· Hechting tussen de rubberfase en de continue polymeermatrix
Een formulering kan de ‘juiste’ hoeveelheid rubber bevatten en toch slecht presteren als de rubberdomeinen te groot zijn, slecht verdeeld zijn of zwak gebonden zijn aan de matrix.
Dynamische verharding hangt sterk af van de morfologie die tijdens de uitharding ontstaat. De rubberfase moet voldoende gedispergeerd zijn om te kunnen interageren met zich ontwikkelende scheuren, terwijl de domeingrootte en grensvlakkarakteristieken geschikt moeten blijven voor de matrixchemie.
Dit is de reden waarom de morfologie van de rubberfase moet worden behandeld als een resultaat van de formulering en niet als een eenvoudige eigenschap van de grondstof.
Uithardingstemperatuur, uithardingssnelheid, harssamenstelling, molecuulgewicht, rubberbelading en verwerkingsgeschiedenis kunnen allemaal de fasescheiding beïnvloeden. Twee formuleringen die hetzelfde vloeibare rubber bevatten, kunnen daarom verschillende uitgeharde structuren en verschillende vermoeiingsprestaties opleveren.
Een rubbermodificator die in een laboratoriumformulering werkt, kan nog steeds ongeschikt zijn voor productie als de viscositeit ervan verwerkingsproblemen veroorzaakt.
Vloeibaar rubber met een hoge viscositeit kan het mengkoppel verhogen, de mengtijd verlengen, het ontgassen bemoeilijken en geautomatiseerde dosering bemoeilijken. Deze effecten worden steeds belangrijker naarmate de rubberbelasting toeneemt.
Het praktische selectievenster zou daarom het volgende moeten omvatten:
· Initiële viscositeit en viscositeit na harsmenging
· Vereiste mengtemperatuur en afschuiving
· Beperkingen van de doseerapparatuur
· Ontgassingsgedrag
· Potlife en opslagstabiliteit
· Genezingskinetiek
· Uiteindelijke rubberdispersie
Dit is van belang wanneer een formulering van laboratoriumontwikkeling naar industriële productie gaat. Een materiaal dat handmatig in een kleine batch kan worden gedispergeerd, biedt mogelijk niet dezelfde consistentie bij geautomatiseerd mengen of doseren met hoge doorvoer.
Parameter | Waarom het ertoe doet | Vragen om te stellen |
Terminal-functionaliteit | Bepaalt de chemische deelname aan het uitharden | Komt het overeen met de lijmchemie? |
Moleculair gewicht | Beïnvloedt de viscositeit en morfologie | Kan het bij de vereiste belading worden verwerkt? |
Moleculaire gewichtsverdeling | Kan de consistentie en het fasegedrag beïnvloeden | Wordt de verdeling tussen batches gecontroleerd? |
Viscositeit | Heeft direct invloed op de verwerking | Kan het productieproces dit aan? |
Acrylonitrilgehalte | Beïnvloedt CTBN-polariteit en interactie | Past het niveau bij de epoxyformulering? |
Rubberen lading | Regelt de concentratie in de zachte fase | Waar ligt de balans tussen taaiheid en verwerkbaarheid? |
Genees gedrag | Bepaalt de netwerkontwikkeling | Verandert het rubber de beoogde uitharding? |
Fasemorfologie | Beïnvloedt het breukgedrag | Is de spreiding uniform en reproduceerbaar? |
Grensvlakhechting | Beïnvloedt de overdracht van stress | Zal voortijdige onthechting optreden? |
Voor industriële inkoop moeten deze eigenschappen worden ondersteund door betrouwbare batchkwaliteitscontrole en consistente analytische gegevens. Controle door de leverancier van moleculaire kenmerken, functionaliteit, viscositeit en andere kritische specificaties kan net zo belangrijk zijn als de nominale prestaties van een enkele laboratoriumbatch.
Een betrouwbaarder selectieproces begint met de gebruiksomstandigheden van de lijm en werkt terug naar de materiaalspecificatie.
1. Definieer het dynamische belastingsprofiel. Bepaal of het gewricht cyclische afschuiving, afpellen, stoten, trillingen, thermische cycli of een combinatie van deze omstandigheden zal ervaren. Frequentie, amplitude, temperatuur en verwachte servicecycli moeten waar mogelijk worden geregistreerd.
2. Identificeer de dominante faalwijze. Bepaal of het voornaamste probleem scheurinitiatie, scheurvoortplanting, cohesiefalen, grensvlakfalen, overmatige vervorming of accumulatie van vermoeidheid is.
3. Zorg ervoor dat de terminalfunctionaliteit overeenkomt met de lijmchemie. CTBN en ATBN kunnen worden overwogen voor epoxysystemen, terwijl HTPB relevant is voor de polyurethaanchemie. De functionele groepen moeten worden beoordeeld aan de hand van het volledige hars- en uithardingssysteem.
4. Definieer het verwerkingsvenster. Stel aanvaardbare viscositeit, mengtemperatuur, doseeromstandigheden, verwerkingstijd en uithardingsvereisten in voordat u de uiteindelijke kwaliteit selecteert.
5. Scherm het molecuulgewicht en de functionaliteit af. Vergelijk kandidaten op basis van molecuulgewicht, molecuulgewichtsverdeling, terminale functionaliteit, viscositeit en andere kritische specificaties in plaats van alleen op productnamen te vertrouwen.
6. Samen de laad- en uithardingsomstandigheden optimaliseren. Rubberconcentratie, uithardingsschema, fasescheiding en uiteindelijke morfologie zijn met elkaar verbonden. Het veranderen van één variabele kan de prestaties van de volledige formulering veranderen.
7. Test onder realistische dynamische omstandigheden. Eénpuntstrek- of overlapsterkte is niet voldoende voor een dynamische lijm. Gebruik cyclische, vermoeiings-, afpel-, stoot-, trillings- of thermisch-mechanische tests die de verwachte gebruiksomgeving reproduceren.
Voor complexe formuleringen kan technische ondersteuning aan de leverancierszijde ook nuttig zijn bij het vergelijken van materiaalspecificaties, verwerkingsomstandigheden en toepassingsspecifieke vereisten voordat wordt overgegaan tot proeven op grotere schaal.
Deze aanpak vermindert het risico van het selecteren van een rubber omdat het één laboratoriumeigenschap verbetert en tegelijkertijd problemen veroorzaakt bij de verwerking, netwerkstructuur of vermoeidheidsprestaties op de lange termijn.
Auto- en machineassemblages kunnen last krijgen van trillingen, schokken, temperatuurveranderingen en herhaalde mechanische belasting. Kleefstoffen die in deze omgevingen worden gebruikt, vereisen mogelijk een evenwicht tussen taaiheid, weerstand tegen vermoeidheid, hechting en consistentie bij de productie.
De juiste modifier hangt af van de lijmchemie, het substraat, de voeggeometrie en de verwachte gebruikscyclus. Een rubberkwaliteit moet daarom worden beoordeeld als geheel van de lijm, in plaats van alleen te worden geselecteerd op basis van de op zichzelf staande mechanische gegevens.
Structurele hechting vereist over het algemeen een hoge cohesiesterkte en maatvastheid, dus rubbermodificatie moet zorgvuldig worden gecontroleerd.
Het doel is om de breukweerstand te vergroten zonder het draagvermogen van de uitgeharde lijm tot boven aanvaardbare grenzen te verminderen. In deze systemen kunnen de weerstand tegen lijmmoeheid en het gedrag van scheurgroei nuttigere informatie opleveren dan alleen rekgegevens.
Elektronica en elektrische assemblages kunnen last hebben van trillingen, thermische cycli en differentiële uitzetting tussen materialen met verschillende thermische uitzettingscoëfficiënten.
Voor deze toepassingen moet rekening worden gehouden met rubbermodificatie, naast vochtbestendigheid, thermisch gedrag, uithardingskrimp, elektrische vereisten en mechanische compliantie.
Flexibele lijm- en afdichtingstoepassingen brengen vaak herhaalde vervorming met zich mee in plaats van één hoge mechanische belasting. De formulering kan daarom gecontroleerde flexibiliteit en weerstand tegen vermoeiingsschade vereisen, terwijl de hechting gedurende lange gebruiksperioden behouden blijft.
Hier wordt de relatie tussen rubberbelasting, modulus, herstel, morfologie en cohesiesterkte bijzonder belangrijk.
Er bestaat geen enkele specificatie die het ideale reactieve vloeibare rubber definieert voor elke dynamische lijmtoepassing. De juiste keuze hangt af van hoe de lijm vervormt, waar schade waarschijnlijk zal ontstaan, hoe scheuren zich voortplanten en hoe de rubberfase samenwerkt met de uitgeharde matrix.
Voor epoxylijmen bieden CTBN en ATBN verschillende chemische routes voor rubbermodificatie. Voor polyurethaansystemen introduceert HTPB hydroxylfunctionaliteit die kan deelnemen aan netwerkvorming. Binnen elke materiaalfamilie kunnen het molecuulgewicht, de functionaliteit, de viscositeit, de belading en de compatibiliteit van de formulering het eindresultaat aanzienlijk veranderen.
De meest betrouwbare aanpak is om te beginnen met de gebruiksbelasting en het dominante faalmechanisme, en vervolgens terug te werken naar de vereiste rubberchemie en formuleringsparameters. Wanneer de selectie van reactief vloeibaar rubber wordt behandeld als een systeemontwerpprobleem in plaats van als een eenvoudige productvergelijking, kan de resulterende lijm niet alleen worden geoptimaliseerd op het gebied van taaiheid, maar ook op het gebied van verwerkingsconsistentie en langetermijnprestaties onder herhaalde mechanische belasting.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
18. Sep, 2026
